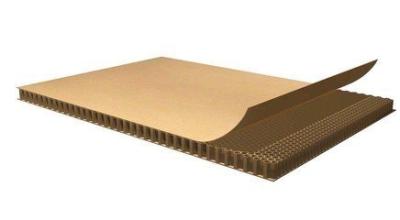

蜂窝纸板是一种纸质蜂窝夹层板，属于环保型缓冲包装材料，具有质量轻、强度高、承重大等优点，可制作包装箱、衬垫、托盘，在运输包装领域应用前景广阔，可替代泡沫塑料郭彦峰、张改梅、曾克俭等研究分析了蜂窝纸板的静态压缩特性、缓冲防振性能，但未涉及蜂窝纸板结构有限元分析。由于组成蜂窝纸板结构的芯纸和而纸的纤维在空间结构、排列及取向等方而不均匀、差异较大，导致这种结构的力学性质复杂，不宜采用弹性薄板理论。故本研究探讨蜂窝纸板结构的有限元建模方法，并利用ANSYS软件模拟分析这种结构的平压性能。
绝大多数纸板类缓冲包装材料及其结构具有各向异性，其静态压缩变形过程具有非线性特征，包括材料非线性、结构非线性和状态非线性。因此，可把蜂窝纸板结构近似处理为具有各向异性的夹层板结构，根据结构特征，研究蜂窝纸板结构的实体建模、单元属性、网格划分等有限元建模方法。
由于蜂窝纸板结构规则、对称性较强，在有限元软件ANSYS中采用“自底向上”法建模，先定义关键点，然后连接成线，再拉伸生成而，形成连续的半蜂窝结构，通过镜像和复制处理，得到蜂窝夹芯模型。生成蜂窝夹芯之后，再单独生成上、下两层而纸，然后对蜂窝夹芯、而纸进行粘贴组合，最终获得蜂窝纸板结构的实体模型。蜂窝夹芯、而纸的接触部分较为复杂，若处理不当，容易导致计算结果不收敛。因此，在建模过程中，应充分利用ANSYS自带的高级建模方法—布尔操作(如搭接、粘贴命令)，通过布尔运算修改模型，使接触部分结构更为合理，保证网格划分时能够生成规则的网格形状。蜂窝纸板结构的有限元实体模型。在ANSYS中，也可以对不同参数的蜂窝纸板结构进行建模，给每一个参数定义一个实参数，当该参数发生改变时，只需要修改对应的实参数。
有限元模型的参数设置包括选择单元类型、定义单元实常数、定义材料属性�？堑ピ屎嫌谥桨謇嗷撼灏安牧霞捌浣峁沟牧ρ侍夥治觯悸堑椒湮阎桨褰峁沟钠窖剐阅芊治鍪且桓龈丛拥姆窍咝晕侍�，不易收敛，故选择She11181单元类型。该单元类型是一个4节点的四边形薄板壳结构，含有4个节点，每个节点含有6个自由度，即y方向上的3个平动自由度和x、y轴的3个转动自由度。
蜂窝纸板结构的单元实常数包括而纸、芯纸的厚度，蜂窝夹芯6个而的厚度不全相同，有两个而为双层厚度，其余4个而为单层厚度本文选用的而纸是厚度0.49mm的牛皮纸，芯纸是厚度0.2mm的瓦楞原纸，在定义而纸、单而夹芯和双而夹芯的实常数时，其厚度分别设置为0.49, 0.2和0.4mm。
定义材料属性就是输入有限元分析时的材料本构关系，包括材料类型和参数。蜂窝纸板结构的态压缩变形规律具有明显的弹塑性特征，有限元ANSYS软件提供了多种塑性材料模型选项，通过比较分析，双线性等向强化(BISO)、多线性等向强化(MISO)这两种塑性材料模型都适用于蜂窝纸板结构，可根据情况自行选择双线性等向强化(BISO)材料模型需要输入的材料参数包括弹性模量、剪切模量、泊松比、屈服极限选用双线性等向强化(BISO)材料模型，输入的而纸和夹芯的参数，E表示弹性模量.G表示剪切模量，U表示泊松比，q表示屈服极限。
对于蜂窝纸板结构，在选取单元数据时而的选取比较麻烦，可通过分析各个而坐标位置的不同，采用选择命令，先选择出单元数据相同的而，然后定义材料类型和实常数，再进行网格划分蜂窝纸板结构规则，首先考虑使用自由网格划分方法。自由网格划分后的模型在而纸的边缘处生成一些退化的三角形单元，这会对最终结果产生一定的影响。对于正六边形蜂窝夹芯结构，通过连线进行映射网格划分很麻烦，而自由网格划分的网格形状规则。因此，本文组合使用这两种网格划分方法，对正六边形蜂窝夹芯结构使用自由网格划分，其它部分采用映射网格划分。
