轮毂是叶片和主轴的连接部分，承受着叶片的重力和各种工况下的气动载荷以及转矩、轴向力、偏航力矩和俯仰力矩，其结构强度对风力发电机组的可靠性起着重要作用，因此有必要对其静结构强度分析进行更深入的研究。

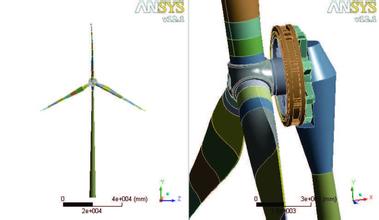

本研究基于有限单元法，使用有限元软件ANSYS，构建了轮毂的有限元计算模型，进行了多种工况的轮毂结构强度分析，并且根据分析结果验证了轮毂结构设计的可靠性。
叶素理论和动量理论的综合使用是致动圆盘理论的扩展应用，既考虑了叶尖损失、叶栅效应、失速修正、间隙修正及偏航角等因数的影响，又考虑了风剪、偏航、风轮的结构参数和风力机安装参数等，能较精确地计算风轮转子的气动性能，因此在风力机设计和气动计算中得到了广泛应用。
图所示为一个叶素上的风速分量，假设该叶素在叶片上处于半径r的位置，来流风速为U，叶素旋转角速度为口，引人轴向和切向速度诱导因子a、a'，通过叶素的气流轴向速度为U(1-a)，在风轮旋转平面内，该叶素处气流的切向速度为2r(1+a')，轴向速度和切向速度合成相对速度V，由于风速方向的改变，将导致攻角a改变，定义叶素来流角a+3(3为桨叶安装角和截面扭角之和）。F是桨叶坐标上的叶素升力和阻力，应用片条理论，考虑叶尖和轮毂损失F，考虑风力机实际工作时的结构参数。
依据标准IEC61400-1制定风力发电机组的载荷工况，通过载荷计算得到各工况下轮毂的极限载荷及对应的叶根处的载荷，为强度计算获得可靠的载荷数据。
根据叶根处频域动载的傅立叶变化，计算得到频域载荷的主频比轮毂的主频低得多，而载荷计算的结果包含了动态载荷，并且轮毂材料的刚度与叶根处材料的刚度相差较大，所以在轮毂强度计算时可直接施加动载荷的极限值，而无需以动态载荷谱的形式施加，这样既可以节省分析时间，又保证了计算精度。
因轮毂所受载荷由叶片传到轮毂上，如果直接在轮毂上施加，会影响应力结果的可靠性，故需引人叶片假体，则整个分析模型由4个体构成，3个长1m的叶片假体，1个轮毂实体。通过节点祸合、导向节点等操作，有两种加载方式：①导向节点与假体外圆面节点利用梁单元刚性连接，②利用MPC方式施加载荷。采用方式①时，连接单元为Beam188，采用方式②时，连接单元为MPC184。由文献可知，理论上多点约束连接方式比刚性连接方式计算结果更为精确，经计算分析，方式②较方式①的结果精确，故本研究中出现的计算结果均采用的MPC连接方式。
