车架是汽车起重机3大结构件中的一个重要部件，在工作中是整个机器的基础，其强度和刚度对保证整车正常工作具有重要意义。车架是一个受空间力系的复杂超静定结构，目前生产厂家仍采用常规的解析法进行设计计算，而为了实现计算，通常需作一些假定：(1)转台部分视为刚体，(2)忽略车架中的诸多隔板、加强板等，(3)支腿视为对称布置，(4)计算时，对上车载荷简化到转台回转中心的集中力和力矩不作处理。然后再用梁模型计算截面应力。而实际上，车架是用薄板焊接成的大箱形结构，其精确的模型是板壳模型，解算这种模型比较好的方法是有限元分析法，可以全面、细致地分析整个结构的应力和变形。故本研究采用这种方法来分析计算。汽车起重机车架，并以吊臂位于正侧方时的工况为例说明整个分析过程。
汽车起重机车架主体部分为倒凹字型薄壁封闭大箱形结构，为加强车架的抗扭转刚度，中间还加了8块横向隔板。为保证回转支承的刚性，转台部位加设了多块纵、横向撑板和斜筋板，其上还焊接有回转支承座圈。车架采用H型支腿，固定支腿与车架通过焊接在一起。工作时，活动支腿伸出并支承于地面承受载荷。在进行分析时，由于前段外伸部分在起吊重物时不起作用，故只选取包括前后支腿在内的车架后段作为研究的对象，将前段忽略不计。在实体建模时，对车架尽可能不作任何简化。车架及支腿均视作薄板构成，取薄板中面尺寸造型，而座圈则按实体造型。对于固定支腿与活动支腿的连接，虽然它们是一种接触连接，而非固定连接，但为了实现整体结构的传力，故在模型中将2者固连。综合利用自上而下、自下而上以及布尔运算等方法进行建模。

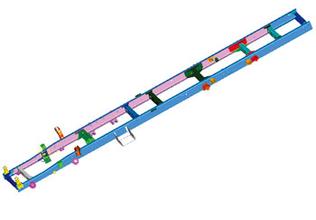

划分网格时，板用板壳元shell63来离散。shell63是一种4节点线弹性单元，遵循基尔霍夫的假定，即变形前垂直于中面的法线变形后仍垂直于中面，且其可以同时考虑弯曲变形及中面的膜力，比较符合车架的实际受载情况。实体采用8节点6面体单元solid45进行划分，其还可以将实体划分成四面体形状�？悸堑阶ㄗτ肷细前辶又芪А⒒疃扔牍潭ㄖ却罱哟Ω浇怯α胁课�，故采用较多单元进行划分。如图所示，模型规模为64928个单元、49707个节点。
