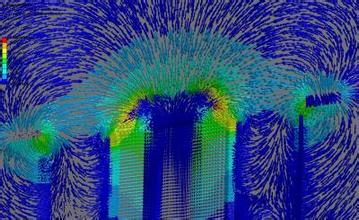

目前，对AC接触器有限元仿真的现状利用ANSYS进行电磁机构有限元分析仿真的方法和对AC接触器电磁机构的优化设计，在有限元分析的基础上对电磁机构进行动力学仿真，研究目的分别是电磁静态吸力与负载反力的配合和触头2次弹跳对AC接触器寿命的影响，提出电磁式AC接触器专家系统，也只是从理论上提出这个概念，并没有进行深层次研究。
ANSYS在工程设计中的应用日趋广泛，其分析的标准过程为：建立模型，定义载荷， 求解和解释结果。若要修改结果，就必须重新建模并重复上述步骤，当模型较复杂或修改较多时，就显得相当繁杂和费时。虽然ANSYS自身带有功能十分强大的参数化设计语言APDL，但它不提供图形化界面输入，一般分析人员不易或不愿花太多时间去掌握。因此，依据专家设计的电磁接触器过程，采用模块化程序设计技术，用目前流行的的建立，最终结合APDL，自动完成分析全过程，下面通过实例说明其实现原理及方法。
针对某一实际工程问题，ANSYS所提供的APDL可对ANSYS命令进行封装，使其更加有效地分析计算，轻松地进行自动化工作(循环、分支、宏等结构)。封装系统只要求操作人员输入前处理参数，然后自动调用ANSYS求解。并且，ANSYS为使用者提供batch功能，实现分析文件的后台调用，利用自己熟悉的编程软件修改分析文件中相应的参数，并调用ANSYS程序计算。VB提供输入参数的可视化界面，由此界面可输入或修改相关参数，这些赋值后的参数被传送到ANSYS的参数化命令流文件而构成完整的运行程序，VB再调用该程序分析电磁场。在主程序的调用过程中必须实现以下4种功能：(1)前处理参数输入，(2)根据用户输入的参数生成ANSYS宏命令文件，(3)将生成的宏命令文件提交给ANSYS程序进行批处理操作，(4)程序需要判断ANSYS的批处理操作何时结束。
文献给出1种用VB增强ANSYS前处理能力的方法，其建模的命令流文件通过VB编程输入，无疑会增加VB编程的工作量，对复杂模型尤其是难度更大的求解和后处理部分，在很大程度上会掩盖VB编程的优点。与此不同，本研究先用APDL编写参数化建模分析命令流文件，然后通过VB的读文件和写文件函数对该命令流文件进行操作，只需几行程序即可完成整个调用过程。
