架桥机是一种大型工程用机械，在架设桥梁、铺设铁路线以及高速公路的建设中起着至关重要的作用。 因此， 对架桥机的研究也就必不可少。 ANSYS软件是一种功能强大的有限元分析软件，可提供结构分析、电磁分析、热分析等多种分析功能，同时还具有强大的计算功能。

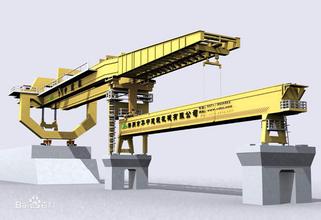

架桥机的支柱在架桥机的工作过程中一直是主要支撑机构，因此有必要对它展开研究。本文以JQ900型架桥机为例， 利用ANSYS软件对其进行有限元分析。JQ900型架桥机是一款架设900吨箱梁的大型架桥机，它采用了龙门式双主梁三支腿的结构，由起重小车、机臂、1号柱、2号柱、3号柱、液压系统和电气系统等部分组成。在架桥机的纵移、前行以及箱梁的架设过程中，架桥机的支柱都发挥了重要的作用。因此，对支柱的研究和分析也不容忽视，下面将对JQ900型架桥机的三个支柱进行有限元分析。
通过调节1号柱和2号柱的支撑位置，JQ900型架桥机可完成20m、24m、32m三种整孔箱梁的架设，考虑到架桥机在最大跨度时的承载情况最为突出， 所以选取在架设32m梁的情况下进行计算和分析。通过分析架桥机工作全过程可知：当箱梁完全由两个起重小车吊起并行走在架桥机主梁上时，架桥机由1号柱和2号柱支撑，此时2号柱受力较大；当箱梁由起重小车吊起移至落梁点的上方时，此时1号柱受力较大；当架桥机纵移过孔时，3号柱由驱动轮组带动架桥机前移，此时架桥机由1号柱和3号柱支撑， 在此过程中架桥机处于空载状态。
