在城市中，经常会出现大吨位的特载车辆驶过路面的情况。通常情况下，特载车辆沿线经过的桥梁结构会被重点核算，但路面结构的核算往往容易被忽视。石材结构路面，一旦发生断裂或滑移破坏，很可能造成车轮陷入，影响车辆行驶，严重的将威胁车辆及人身安全。因此，如何对此类结构进行全面有效地分析是笔者将要研究的问题。
龙马巡游项目是2014年10月为了纪念中法建交50周年在北京市举行的庆�；疃��；疃氐阄铝制タ斯爸行那砗椭┲胪铣笛灿温废咧饕婕爸兄岽蟮赖哪弦宦分林幸宦非蔚穆访娼峁埂Ｎ范ń峁鼓芊衤愠盗拘薪陌踩�，对路面结构的承载能力、正常及极限使用状态的应力进行验算和有限元分析比对。
在进行计算分析前，首先应研究特载车辆的规格、形式及相应的荷载和尺寸，以确定其最不利状况，并进行分析。龙马及蜘蛛拖车前后轮距如图所示。
在得到荷载车辆的轮距、轮胎尺寸及各轮的荷载分配以后，需要进一步确定行进路线上的步道砖的平面尺寸、厚度及受压位置，并从诸多可能中选出最不利工况进行分析。中轴路花岗岩石材铺装如图所示。
龙马拖车最不利重轮为中支撑轮（特殊形态下25.6/2t），作用位置为边步道砖。蜘蛛拖车最不利重轮为前支撑轮（7.5t），作用位置为中央步道砖。
采用有限元程序midasFEA对人行步道砖及其基层、垫层分别建立实体单元模型进行计算，面砖为花岗岩石材，基层、垫层采用混凝土、二灰土，底部支撑以刚性支撑模拟，以平面静力荷载形式施加汽车车轮荷载作用于步道砖上，荷载组合按承载能力极限状态设计，组合系数按1.0考虑，模拟步道砖常见的基础承载力下降及特殊情况下基础脱空的受力状况，并充分考虑结构厚度及材质组合，对设计方案的选择提供充足的计算数据支持。该次计算分析选取的主要结构组合类型如表所示。
考虑到路面已使用6年，地基刚度及密实度有可能已不均匀，重载之下易造成路面沉陷，对此种情况进行核算。

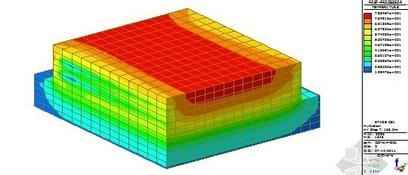

工况1：龙马车轮位于150砖中心处。按步道砖与地基全接触，地基土弹簧标准刚度取2xe5kN/m3进行计算，计算结果如图所示。
由计算结果可知，结构变形及材料拉应力尚在安全范围内。
工况2：龙马车轮位于150砖边缘处。按步道砖与地基全接触，地基土弹簧标准刚度取2xe5kN/m3进行计算，计算结果如图所示，地基刚度验算结果如表4所示。由计算结果可知，结构变形及材料拉应力尚在安全范围内。
工况3：蜘蛛车轮位于250砖中央。
按步道砖与地基全接触，地基土弹簧标准刚度取2xe5kN/m3进行计算，计算结果如图8所示，地基刚度验算结果如表所示。
由计算结果可知，结构变形及材料拉应力尚在安全范围内。
考虑到路面已使用6年，二灰层刚度及密实度有可能已不均匀，重载之下会造成路面沉陷，对此种情况进行核算。
按步道砖与地基全接触，铺装层中的二灰土弹性模量折减进行核算，结果如图9所示，二灰土弹性模量验算结果如表6所示。
由计算结果可知，如路面下二灰砂砾弹性模量未损失，则荷载下路面变形及铺装层应力较小。二灰砂砾弹性模量折减为50%，荷载下路面变形及铺装层应力依然较小。在极端情况下，如弹性模量折减为10%，路面变形量依然在可接受范围内，而铺装层中C30混凝土拉应力接近限值。
